1、工藝流程簡述

釩鐵渣經破碎和混料處理后，通過物料輸送系統給入到1#重構爐內，首先在1#重構爐內采用特定配方的助劑將釩鐵渣中多余的鐵元素去除掉，得到產品1-渣鐵，之后大部分物料通過熔渣溝進入到2#重構爐內，采用有助于富集五氧化二釩和鐵的配方助劑對渣進行進一步處理，得到少量產品2-高釩鐵和余渣。根據余渣成分進一步調節，使其可生成具有高活性、高膠凝性、高安定性、低水化熱的凝膠材料，即本項目產品3-高活性輔助膠凝性新材料。

1.1設備用途:

   主要用于冷態固體冶金渣(最大粒度約為100mm，主要化學成分:全鐵約35%、SiO2約15%、Ca0約5%、其他金屬氧化物約15%。調渣劑與冶金渣混合加入爐內，CaO含量提高至約30%)，本設備采用直流的方式，有效的進行有價金屬回收。1.2工藝方式:直流電爐，該工藝簡單，處理效率高。

1.3設備參數計算:初步年生產量為1萬噸原料，調渣劑CaO需要添加2500噸。共計為12500噸,按330天生產,12500/330=37.8噸，設備的原料的渣:鐵=4:1,鐵為37.8/5=7.56≈8噸，渣30噸。

1.2設備技術特點:

直流電爐技術協議

1)直流電弧爐比交流電爐熱傳遞效率高，電極消耗相比交流爐少很多，操作簡單，維修方便。

2)獨特的底電極結構形式，安全性高，結構簡單，運行可靠，安裝維修方便。熔池反應區溫度較高，爐底溶液溫度均勻，爐眼易開，出鐵順暢。

3)熱量集中，熔池坩堝區接近于爐底，溶液渣線區域熱輻射小，對耐材的保護有很好的保護作用。

4)直流電爐具有較低的閃爍效應和噪聲，對電網和操作者非常有利，其閃爍效應只有交流電爐的50%~70%，埋弧操作時的噪聲比交流電爐低20dB以上。

5)直流電爐的自然功率因數高，在不加補償?shù)那闆r下，功率因數可達0.90~0.96。

6)一體化整流電源采用三相全橋整流裝置，將交流電源整流為穩定、可靠的直流電源。爐內直流電弧爐加熱工作模式，可根據設定進行正負級切換，整流裝置采用獨立閉式冷卻設備冷卻，安全可靠。

7)電極升降控制采用PLC液壓比例換向閥方式+手動優先操作模式，實行電壓電流雙閉環控制。采用國際知名低壓電器元件(西門子/施耐德)，有效的保證了設備的可靠性和先進性。

8)先講的計算機操作系統，對操作工藝及運行參數實時操作和運行管理

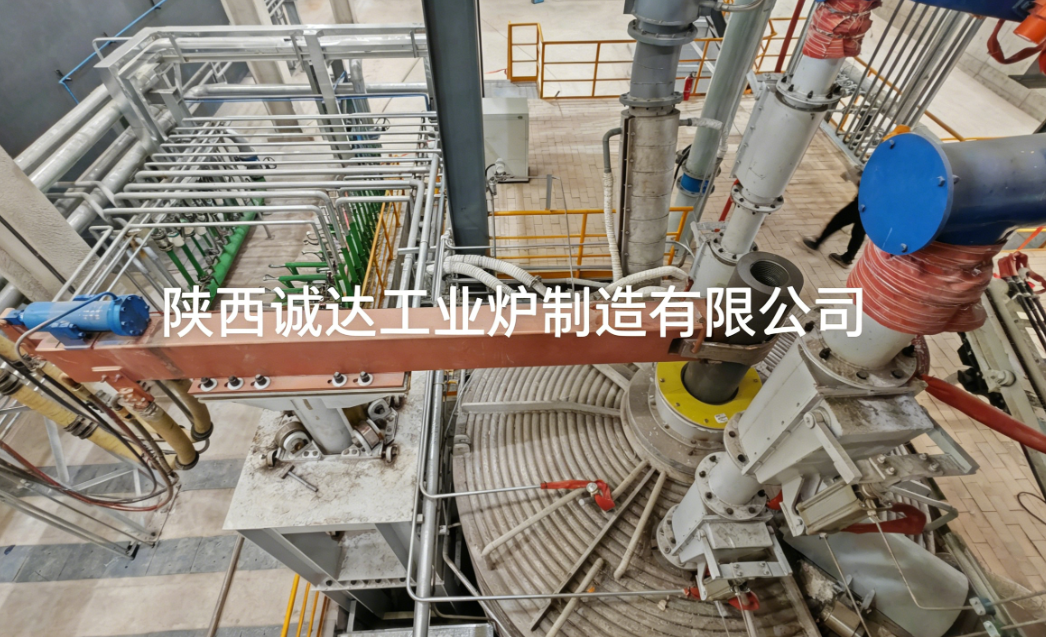

1.3本設備采用的主要技術有:

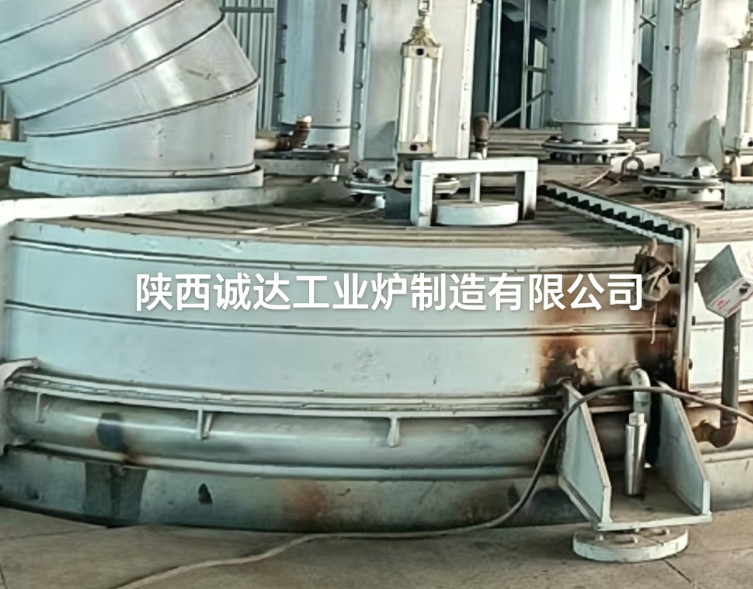

爐體上部采用雙層水套;

管式水冷爐蓋；

節能型短網及陽電極;

液壓升降式導電橫臂陰電極;

液壓升降式導電橫臂輔助電極;

大截面內水冷電纜;

風冷式多觸片底電極;

PLC自動化控制系統;

計算機監控系統;
